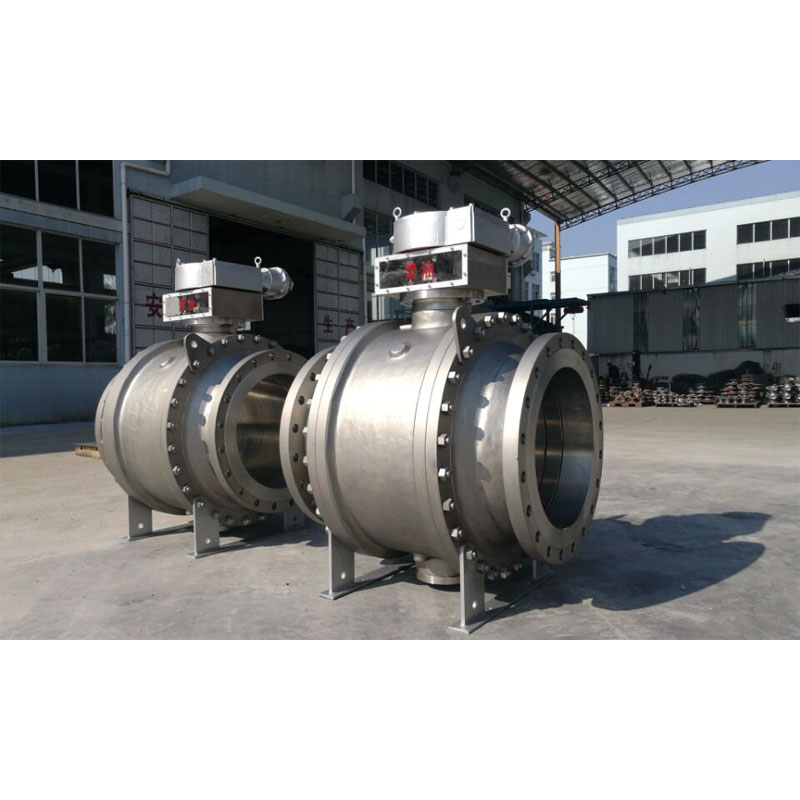

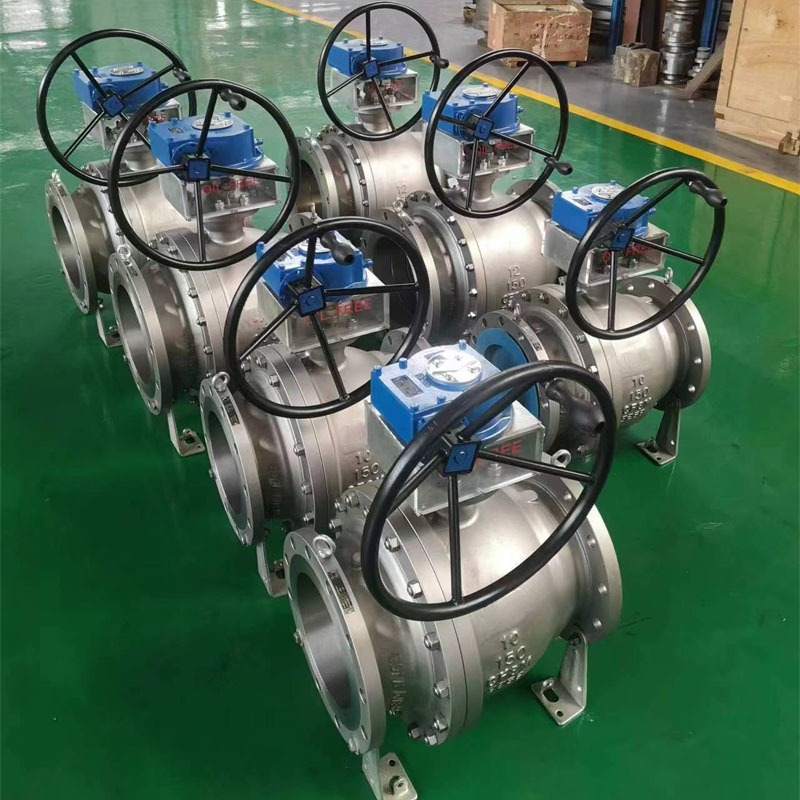

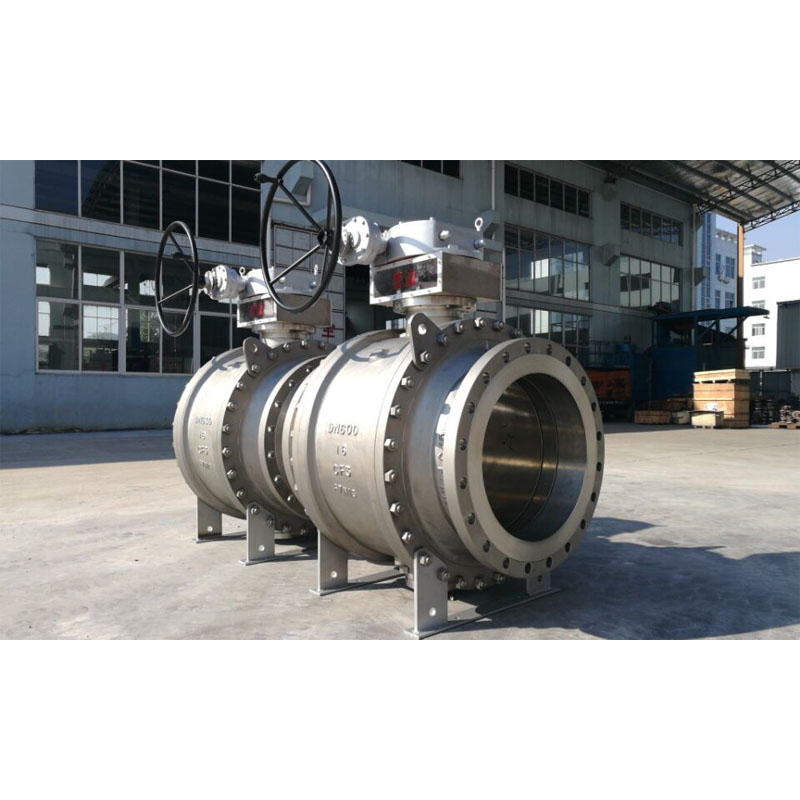

Van bi oxy

Van bi Oxygon là một loại van bi đặc biệt, van được sử dụng cho khí Oxygon trong hệ thống, cần tuân thủ nghiêm ngặt yêu cầu Không dầu trong quá trình lắp ráp và lắp đặt.

Thiết kế và thử nghiệm tiêu chuẩn quốc tế về van bi hai mảnh

Tiêu chuẩn thiết kế: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Tiêu chuẩn kiểm tra & thử nghiệm: API 598/ API 6D

Tiêu chuẩn kiểm tra an toàn cháy nổ: API 607/API 6FA

Chiều dài mặt bích đến mặt bích: ANSI B 16.10 -Mẫu ngắn/Mẫu dài

Kết nối cuối: Đầu mặt bích theo tiêu chuẩn ANSI B 16.5, Đầu hàn đối đầu, Đầu hàn cổ.

Kích thước và phạm vi áp suất của nhà sản xuất:

NPS 1/2” đến 48” (đối với ANSI Lớp 150LB)

NPS 1/2” đến 48” (đối với ANSI Lớp 300LB)

NPS 1/2” đến 48” (đối với ANSI Lớp 600LB)

NPS 1/2” đến 36” (đối với ANSI Lớp 900LB)

NPS 1/2” đến 24” (đối với ANSI Lớp 1500LB)

NPS 1/2” đến 12” (đối với ANSI Lớp 2500LB)

hoặc

DN15 đến DN1200 (đối với PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 đến DN1200 (đối với PN4.0Mpa, PN5.0Mpa)

DN15 đến DN1200 (đối với PN6.3Mpa, PN10.0Mpa)

DN15 đến DN900 (đối với PN15.0Mpa)

DN15 đến DN600 (đối với PN25.0Mpa)

Lỗ khoan ống: Lỗ khoan đầy đủ (FB) / Lỗ khoan giảm (RB)

Cơ thể thi công: Lối vào bên

Nắp ca-pô/Loại nắp: Nắp ca-pô có chốt/Nắp ca-pô mở rộng

Loại ghế: Loại mềm

Định hướng dòng chảy: Một chiều/Hai chiều

Phương tiện dịch vụ: Khí oxy

tính năng: Thiết kế an toàn cháy nổ

Thiết kế chống tĩnh điện

Thân cây bằng chứng thổi ra

Hoạt động của van: Cần gạt thủ công / Worm-Gear / Thiết bị truyền động được vận hành / Thiết bị truyền động khí nén / Thiết bị truyền động điện

MOC (Bill of Material – BOM):

Thân & Nắp ca-pô: ASTM B148 C95800 (Al–Đồng)

: ASTM A 351 GR. CF 8/CF 8M (SS 304/SS 316) (Thép không gỉ)

Bóng đặc : ASTM B148 C95800 (Al–Đồng)

: ASTM A 182 F304/F316 (SS 304/SS 316)

Thân: ASTM B148 C95800 (Al–Đồng)

: ASTM A 182 F304/F316 (SS 304/SS 316)

Ball Seat & Body Seal: PTFE Virgin / 25% thủy tinh chứa đầy PTFE

: PEEK / Delrin / Grafoil – Vòng than chì

Tuyến đóng gói: PTFE Virgin / 25% PTFE chứa đầy thủy tinh – GFT / PTFE chứa đầy carbon – CFT
