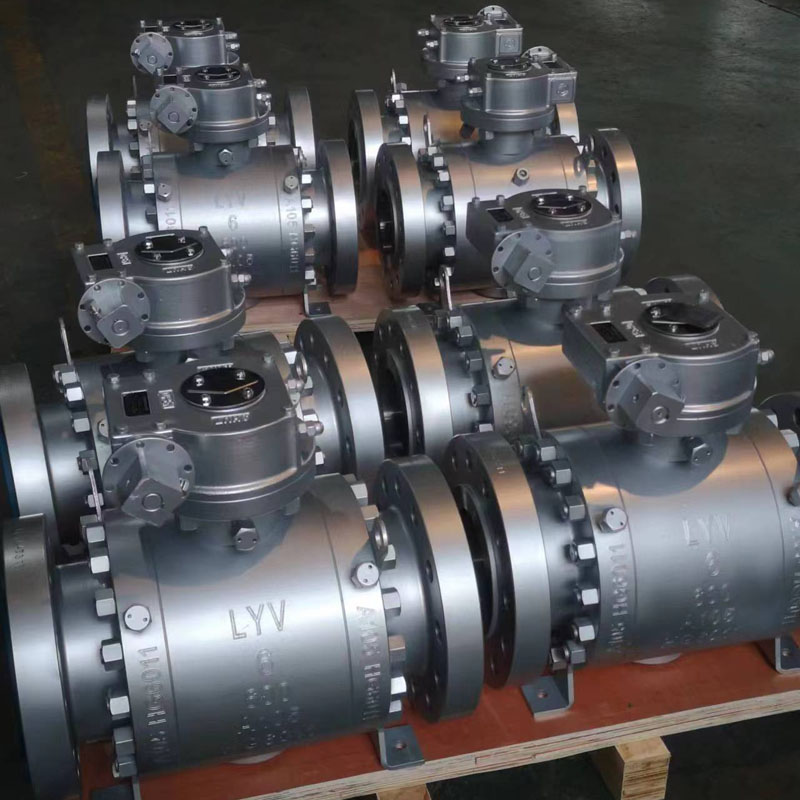

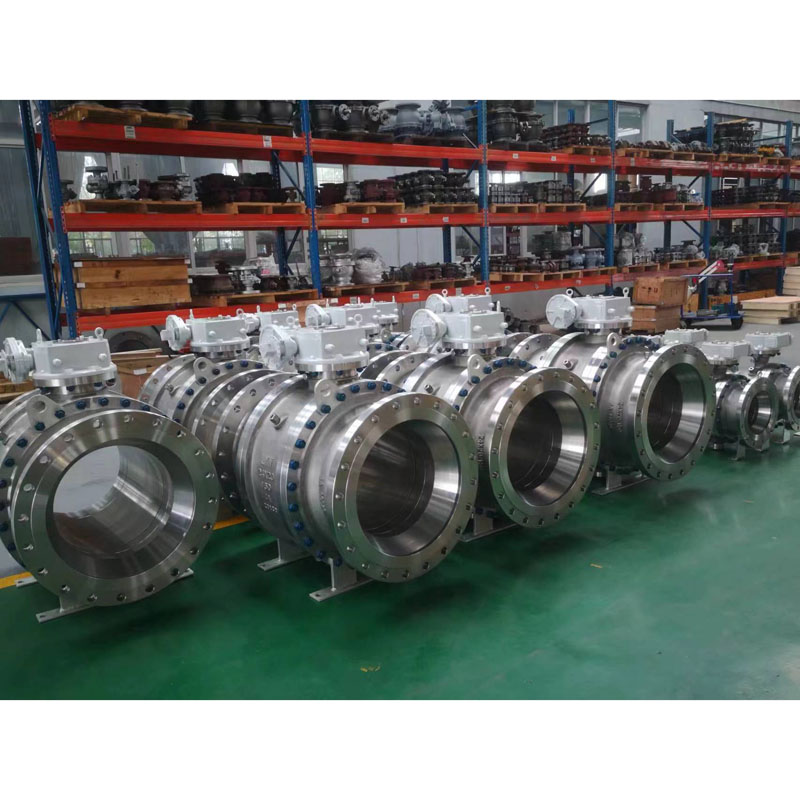

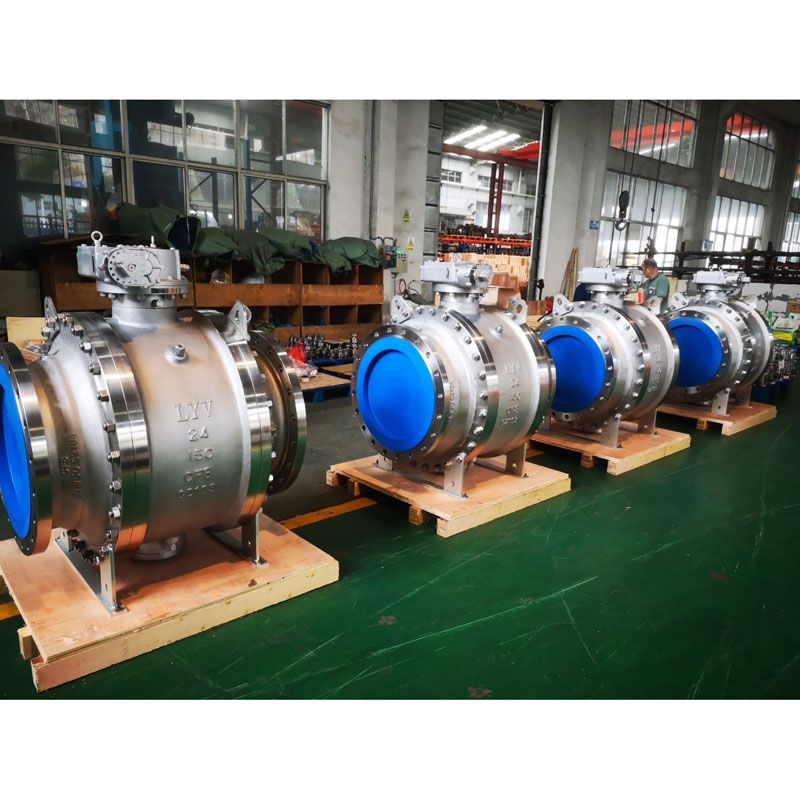

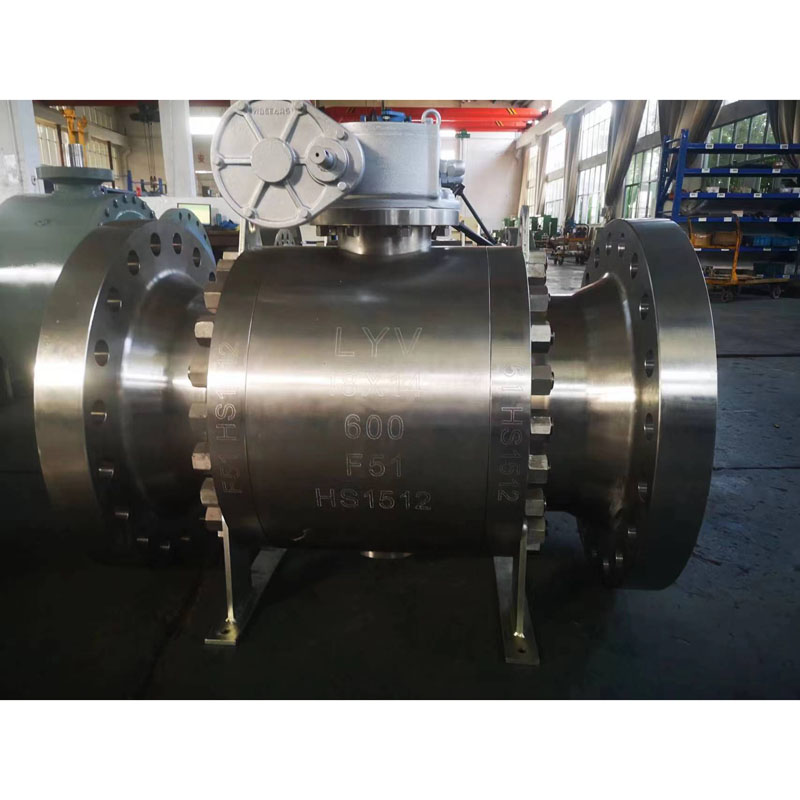

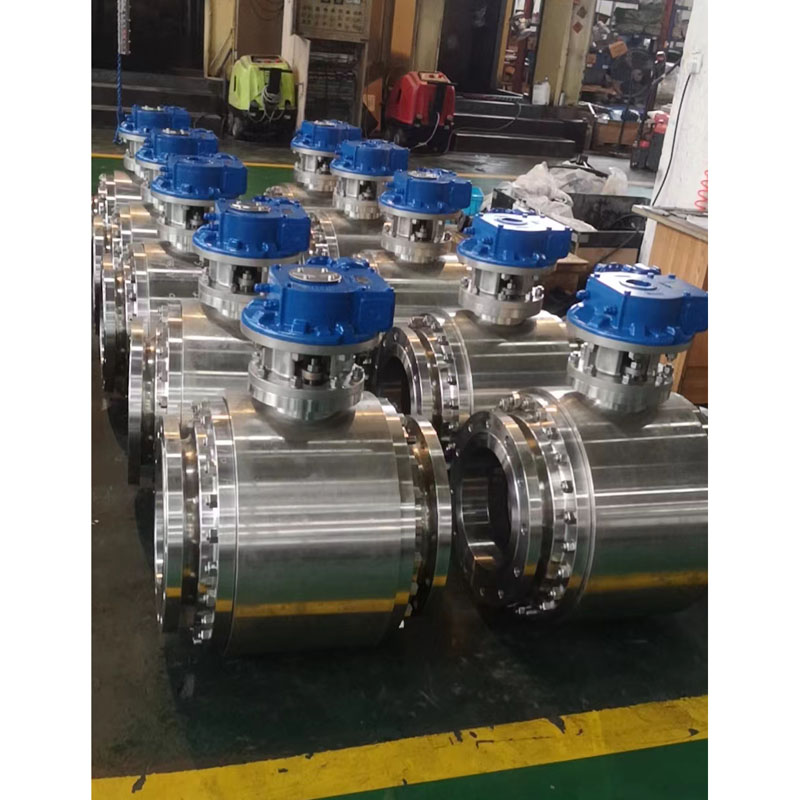

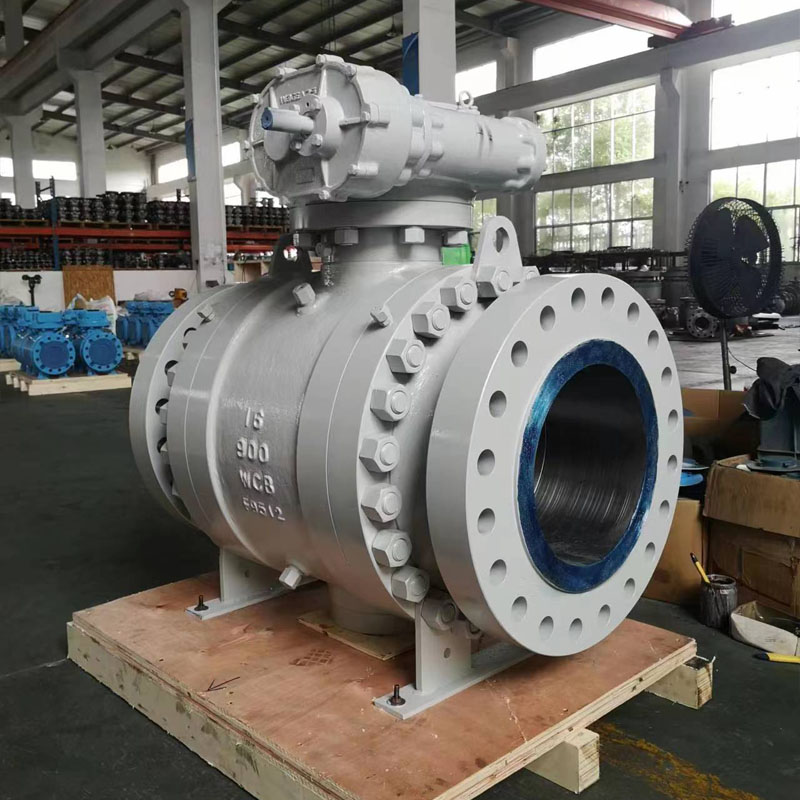

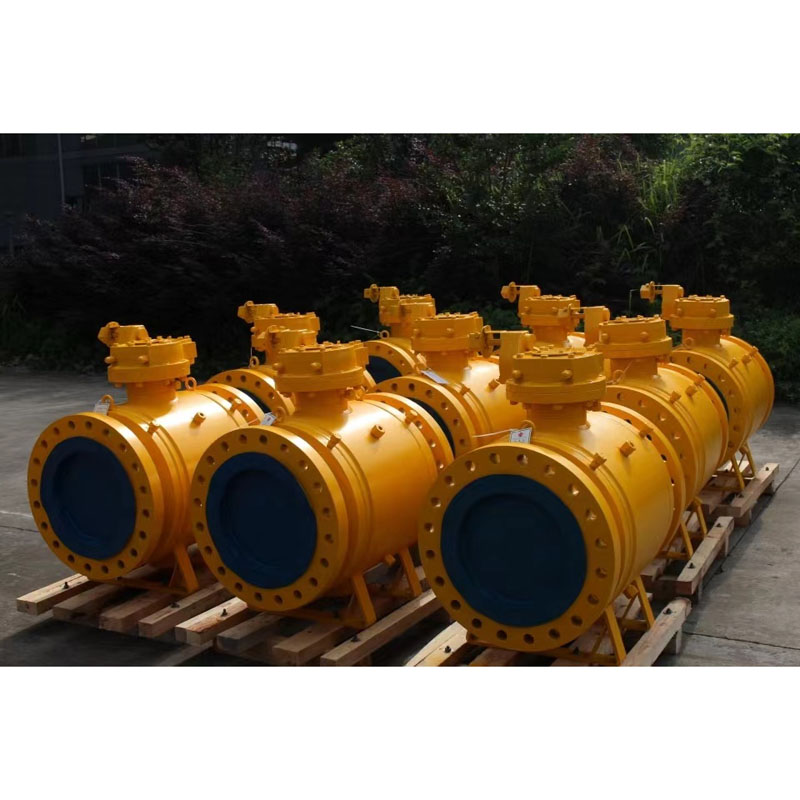

Khối đôi và Van bi Bleed Trunnion

Chất lượng cao của LYV là van bi gắn khối đôi và van xả chảy máu (van DBB) có kích thước từ inch đến 48 inch và cho áp suất làm việc ANSI 150lb đến ANSI 1500lb phù hợp với các loại môi trường yêu cầu làm việc khác nhau. Chúng tôi có thể cung cấp cho bạn một mức giá tốt nếu bạn gửi cho chúng tôi yêu cầu của bạn.

Van bi kép DBB được thiết kế để thay thế kết nối phức tạp trong nhiều van trong hệ thống đường ống truyền thống, có thể giảm rò rỉ trong hệ thống, để đạt được chức năng ngắt và xả khí nhanh chóng. Và van bi đôi DBB giúp tiết kiệm giới hạn không gian lắp đặt, đơn giản hóa chương trình lắp đặt, giảm áp suất của hệ thống đường ống, thuận tiện cho việc vệ sinh và bảo trì thiết bị.

Thiết kế & Thử nghiệm Tiêu chuẩn quốc tế:

Tiêu chuẩn thiết kế : ISO 14313/ ASME B 16.34 /API 6D

Tiêu chuẩn kiểm tra & thử nghiệm : API 598/ API 6D

Tiêu chuẩn kiểm tra an toàn cháy nổ : API 607/API 6FA

Chiều dài mặt bích đến mặt bích : ANSI B 16.10 -Mẫu ngắn/ Mẫu dài

Kết nối cuối: Kết thúc mặt bích đến ANSI B 16.5, Kết thúc mối hàn mông, Kết thúc mối hàn gốc.

Kích thước và phạm vi áp suất của nhà sản xuất:

NPS 2â đến 48 â (đối với ANSI Class 150LB)

NPS 2â đến 48â (đối với ANSI Class 300LB)

NPS 2â đến 48â (đối với ANSI Class 600LB)

NPS 2â đến 36â (đối với ANSI Class 900LB)

NPS 2â đến 24â (đối với ANSI Class 1500LB)

NPS 2â đến 12â (đối với ANSI Class 2500LB)

hoặc

DN50 đến DN1200 (đối với PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 đến DN1200 (đối với PN4.0Mpa, PN5.0Mpa)

DN50 đến DN1200 (đối với PN6.3Mpa, PN10.0Mpa)

DN50 đến DN900 (đối với PN15.0Mpa)

DN50 đến DN600 (đối với PN25.0Mpa)

Đường kính ống: Đường kính đầy đủ (FB) / Giảm lỗ khoan (RB)

Cơ quan xây dựng: End Entry

Nắp ca-pô/Loại nắp: Nắp ca-pô có chốt/Nắp ca-pô mở rộng

Loại ghế: Loại mềm/ Loại kim loại cứng

Định hướng dòng chảy: Một chiều/Hai chiều

Phương tiện dịch vụ: Khí tự nhiên, Dầu, Nước, Khí Oxy, v.v.

Dịch vụ: SOUR, ISO 15156/ NACE MR0175

Phát xạ nhất thời: ISO 15848

tính năng: Thiết kế an toàn cháy nổ

Thiết kế chống tĩnh điện

Thân bằng chứng thổi ra

Thiết kế khối kép và mờ

IPAD được gắn theo tiêu chuẩn ISO 5211

Hoạt động của van: Đòn bẩy thủ công / Bánh răng sâu / Bộ truyền động được vận hành / Bộ truyền động khí nén / Bộ truyền động động cơ

MOC (Bill of Material â BOM):

Thân & Nắp ca-pô: ASTM A216 WCB/ A 105N (Thép carbon)

: ASTM A352 LCB / LCC / A350 LF2 (Thép cacbon nhiệt độ thấp)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (Inox)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (Inox)

: ASTM A351 Gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (Thép không gỉ hai mặt)

Bóng đặc : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

: ASTM A182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (Thép không gỉ song công)

Lưu ý: Loại ghế kim loại Harseal Xử lý bề mặt bóng: ENP, HCR, WC, hàn Ni60/ Ni55

Thân cây: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Vòng đệm kim loại: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

: ASTM A182 F347

: ASTM A182 F51/ F53 /F55

Lưu ý: Kim loại Harseal Loại ghế Vòng đệm Xử lý bề mặt: ENP, HCR, WC, hàn Ni60/ Ni55

Niêm phong ghế : PTFE Virgin / 25% PTFE pha thủy tinh â GFT / PTFE pha carbon â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Đóng gói tuyến: PTFE Virgin / 25% PTFE chứa đầy thủy tinh â GFT / PTFE chứa đầy carbon â CFT

: Grafoil â Graphite Ring

Van bi gắn Trunnion là gì?

Van bi gắn trunnion là loại van xoay tứ quý giúp chặn môi chất đang chảy trong đường ống. Tính năng độc đáo của van bi gắn trunnion là đĩa của nó có hình tròn hoặc hình cầu được đặt ở trung tâm. Điều này tiếp tục xoay để dừng hoặc bắt đầu dòng chảy.
