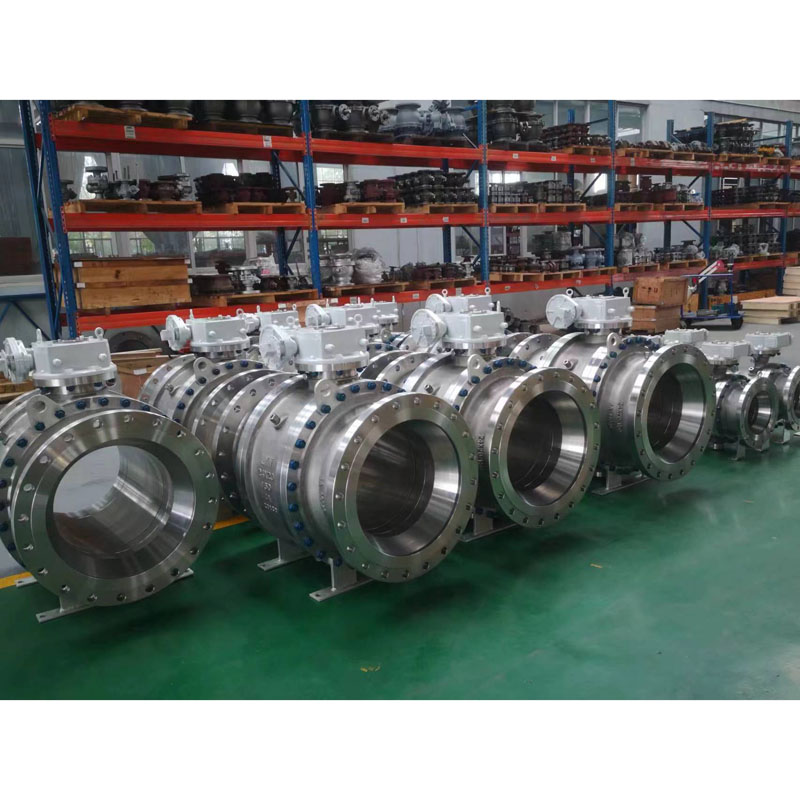

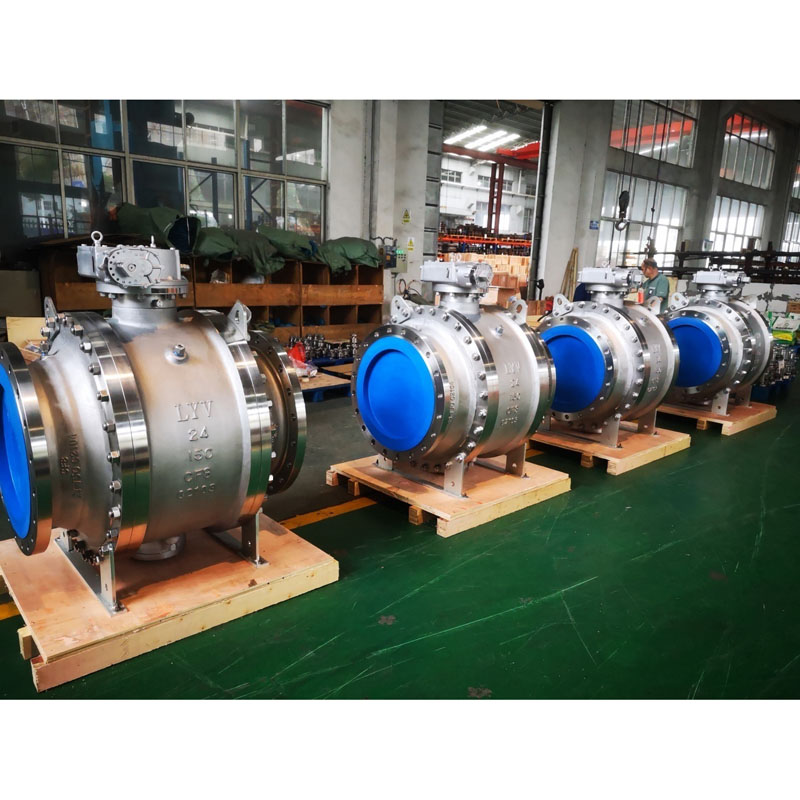

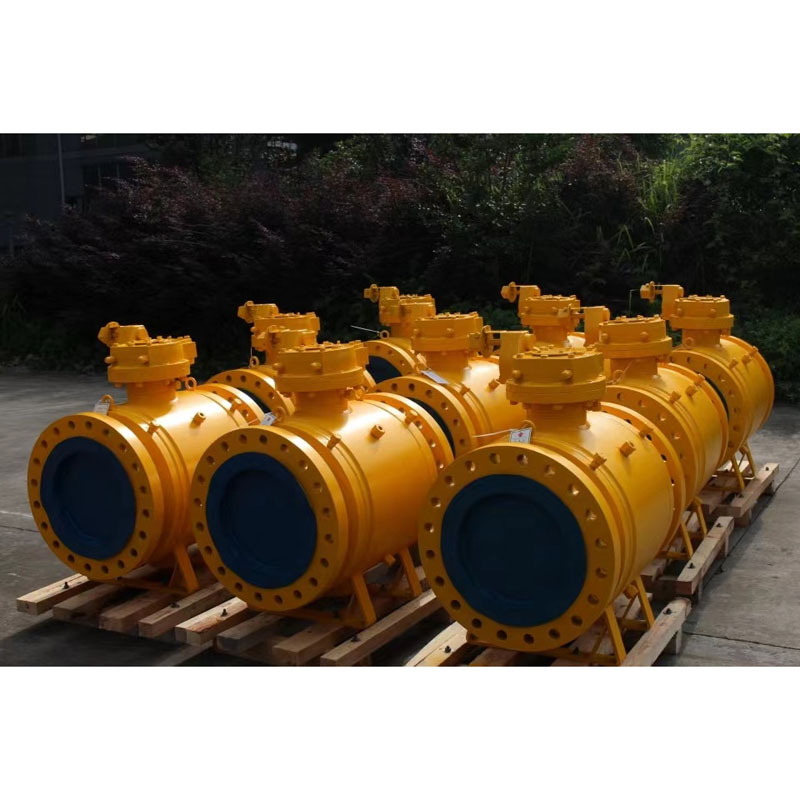

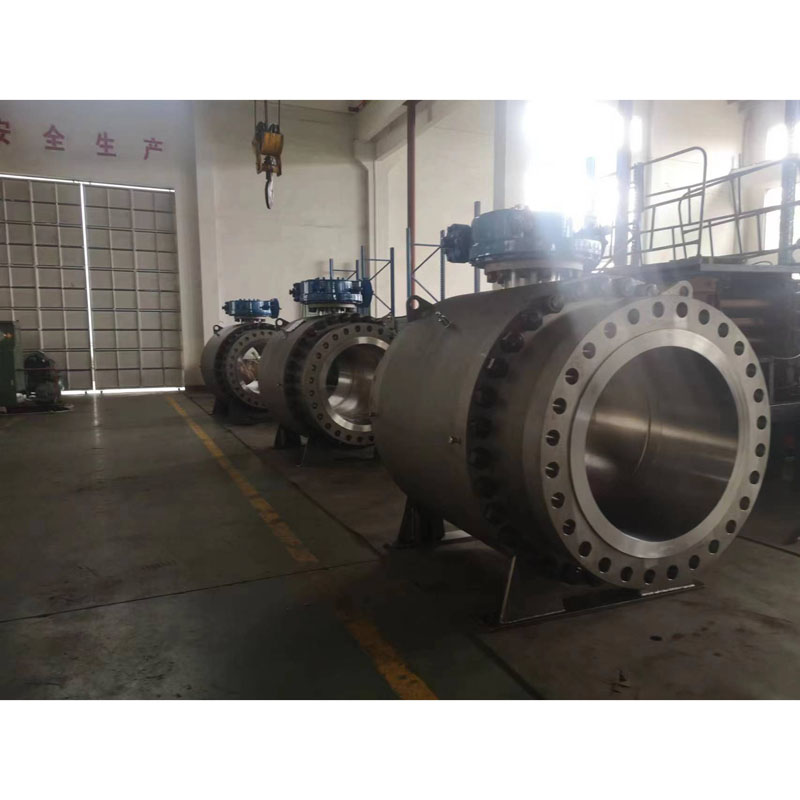

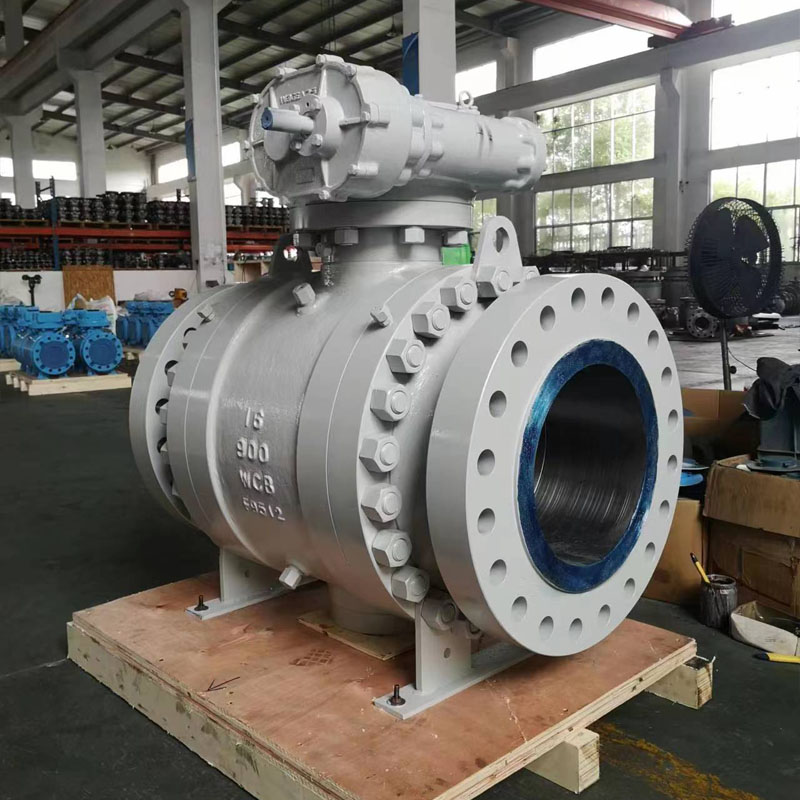

Van bi gắn trên trục đúc

LYV là nhà sản xuất và cung cấp Van bi gắn trên trục đúc tại Trung Quốc, với API 6D, ISO 9001 và CE đã được phê duyệt. Van bi gắn trên trục đúc là loại van bi được gắn trên trục với quy trình khuôn đúc để tạo ra thân và nắp ca-pô bằng vật liệu thép đúc. Thông thường chúng tôi sẽ xử lý phun bi 2 hoặc 3 lần trên bề mặt thân van đúc để đảm bảo bề mặt nhẵn và đẹp.

Van bi gắn trục đúc được thiết kế với khối đôi và loại piston xả hoặc piston đôi được trang bị hệ thống phun chất bịt kín cho cả thân và mặt ngồi vào khoang thân, để nó có thể thoát ra từ cả hai đầu thượng nguồn và hạ lưu, để ngăn chặn rò rỉ mặt ngồi hoặc thân van .

Thiết kế & Thử nghiệm Tiêu chuẩn Quốc tế:

Tiêu chuẩn thiết kế: ISO 14313/ ASME B 16.34 /API 6D

Tiêu chuẩn kiểm tra & thử nghiệm: API 598/ API 6D

Tiêu chuẩn kiểm tra an toàn cháy nổ: API 607/API 6FA

Chiều dài mặt bích đến mặt bích: ANSI B 16.10 -Mẫu ngắn/Mẫu dài

Kết nối cuối: Đầu mặt bích theo tiêu chuẩn ANSI B 16.5, Đầu hàn đối đầu, Đầu hàn cổ.

Kích thước và phạm vi áp suất của nhà sản xuất:

NPS 2” đến 48” (đối với ANSI Lớp 150LB)

NPS 2” đến 48” (đối với ANSI Lớp 300LB)

NPS 2” đến 48” (đối với ANSI Lớp 600LB)

NPS 2” đến 36” (đối với ANSI Lớp 900LB)

NPS 2” đến 24” (đối với ANSI Lớp 1500LB)

NPS 2” đến 12” (đối với ANSI Lớp 2500LB)

hoặc

DN50 đến DN1200 (đối với PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 đến DN1200 (đối với PN4.0Mpa, PN5.0Mpa)

DN50 đến DN1200 (đối với PN6.3Mpa, PN10.0Mpa)

DN50 đến DN900 (đối với PN15.0Mpa)

DN50 đến DN600 (đối với PN25.0Mpa)

Lỗ khoan ống: Lỗ khoan đầy đủ (FB) / Lỗ khoan giảm (RB)

Nội dung xây dựng: Kết thúc mục

Nắp ca-pô/Loại nắp: Nắp ca-pô có chốt/Nắp ca-pô mở rộng

Loại ghế: Loại mềm / Loại kim loại cứng

Định hướng dòng chảy: Một chiều/Hai chiều

Phương tiện dịch vụ: Khí tự nhiên, dầu, nước, khí oxygon, v.v.

Dịch vụ: SOUR, ISO 15156/ NACE MR0175

Phát thải chạy trốn: ISO 15848

tính năng: Thiết kế an toàn cháy nổ

Thiết kế chống tĩnh điện

Thân cây bằng chứng thổi ra

Khối đôi và thiết kế ảm đạm

IPAD gắn ISO 5211

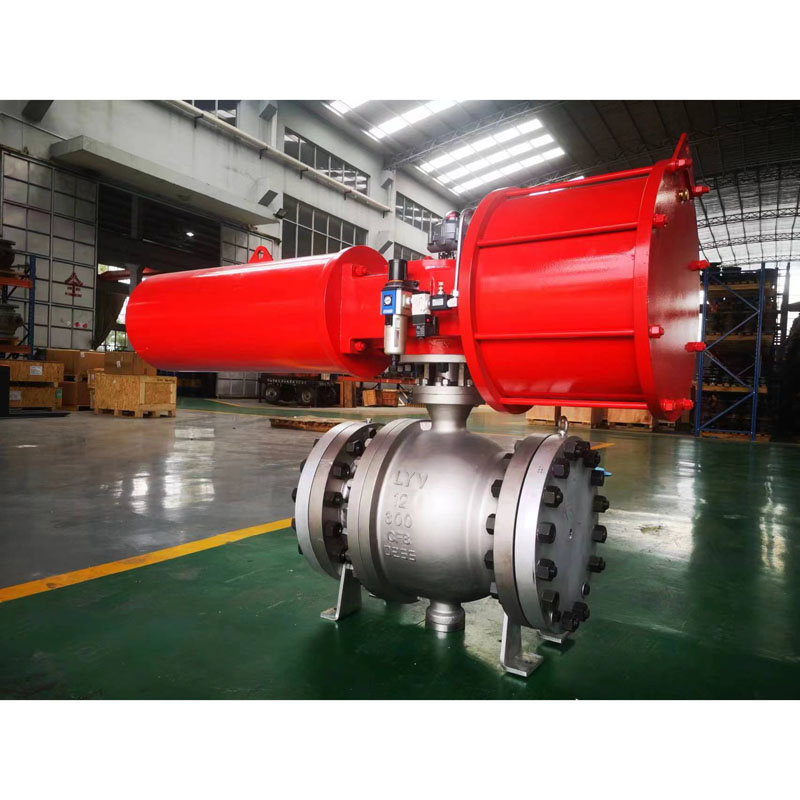

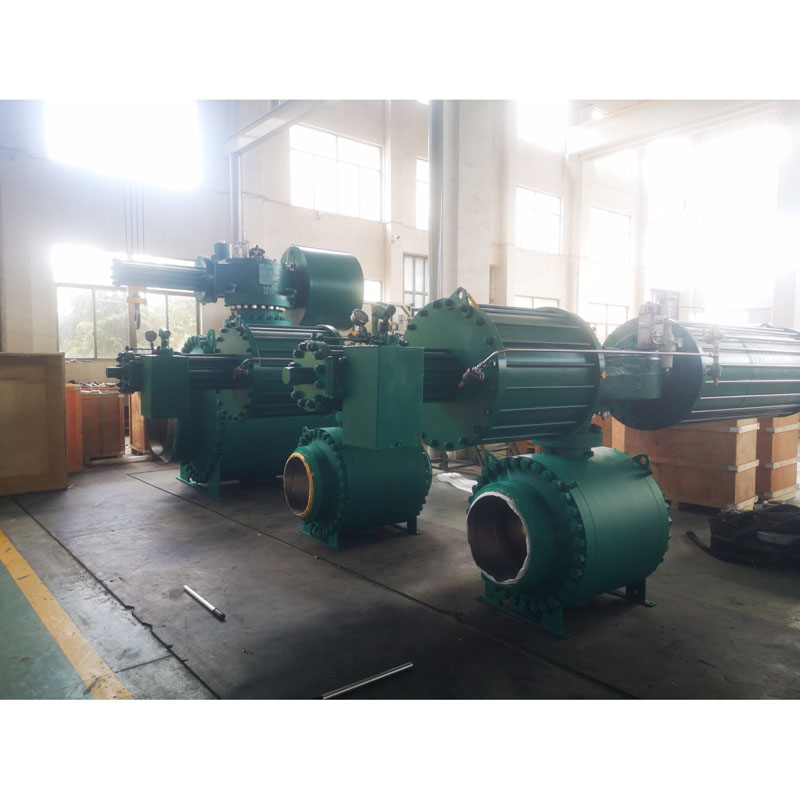

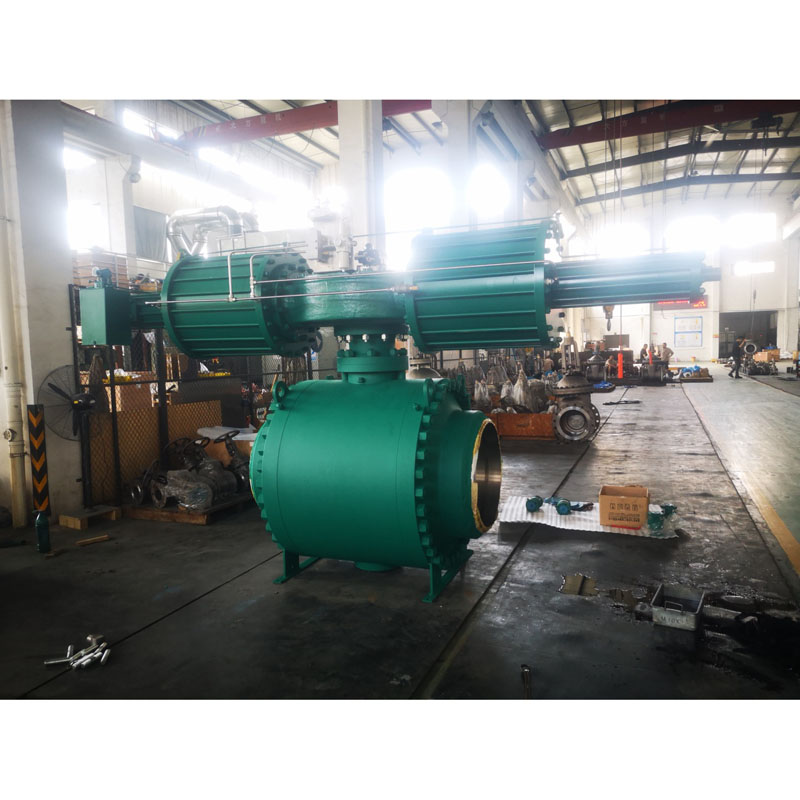

Hoạt động của van: Cần gạt thủ công / Worm-Gear / Thiết bị truyền động được vận hành / Thiết bị truyền động khí nén / Thiết bị truyền động động cơ

MOC (Bill of Material – BOM):

Thân & Nắp ca-pô: ASTM A 216 GR. WCB (Thép cacbon)

: ASTM A352 LCB / LCC (Thép cacbon nhiệt độ thấp)

: ASTM A 351 GR. CF 8/CF 8M (SS 304/SS 316) (Thép không gỉ)

:ASTM A 351 GR. CF 3/CF 3M (SS 304L/SS 316L) (Thép không gỉ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Thép không gỉ kép)

Bóng đặc : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304/F316 (SS 304/SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Note: Loại ghế kim loại Harseal Xử lý bề mặt bóng: ENP, HCR, WC, hàn Ni60/ Ni55

Thân: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Vòng ghế kim loại: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304/F316 (SS 304/SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Lưu ý: Loại ghế Harseal Metal Xử lý bề mặt vòng đệm: ENP, HCR, WC, hàn Ni60/ Ni55

Đệm kín: PTFE Virgin / 25% PTFE chứa đầy thủy tinh – GFT / PTFE chứa đầy carbon – CFT

: PEEK / Delrin / Grafoil – Vòng than chì

Tuyến đóng gói: PTFE Virgin / 25% PTFE chứa đầy thủy tinh – GFT / PTFE chứa đầy carbon – CFT

: Grafoil – Vòng than chì

Van bi gắn Trunnion là gì?

Van bi gắn trục là van quay 1 quý giúp ngăn chặn dòng chảy trong đường ống. Tính năng độc đáo của van bi gắn trục là đĩa của nó có hình tròn hoặc hình cầu được đặt ở giữa. Điều này tiếp tục quay để dừng hoặc bắt đầu dòng chảy.
