Van bướm đôi bù đắp

Chúng tôi hoan nghênh bạn đến nhà máy của chúng tôi để mua Van bướm lệch tâm đôi, giá thấp và chất lượng cao. Van bướm lệch tâm đôi Chúng tôi mong được hợp tác với bạn.

LYV® Giới thiệu van bướm đôi bù đắp

Van bướm lệch tâm kép LYV trên cơ sở đúc cải tiến hiện đang được sử dụng rộng rãi van bướm lệch tâm kép. Đặc điểm cấu tạo của nó là trục thân lệch khỏi tâm đĩa và tâm thân. Tác dụng của độ lệch tâm kép cho phép đĩa nhanh chóng được tháo ra khỏi bệ sau khi mở van, loại bỏ đáng kể hiện tượng đùn và trầy xước quá mức không cần thiết giữa đĩa và bệ, giảm lực cản mở, giảm mài mòn và nâng cao tuổi thọ của chỗ ngồi

LYV® Thông số van bướm bù đắp kép (Thông số kỹ thuật)

Tiêu chuẩn áp dụng sản phẩm

hình thức kết cấu

lập dị đôi

Thiết kế cơ sở

GB

API

Chế độ lái

Hướng dẫn sử dụng, bánh răng sâu và ổ trục vít, thủ công, điện

tiêu chuẩn thiết kế

GB/T 12238

API609, MSS.SP-68

chiều dài kết cấu

GB/T12221

ASMEB16.10, API609, MSS.SP-68

kết nối mặt bích

JB/T79, JB/T82, GB/T9115

ASME B16.5, ASME B16.47

Kiểm tra và nghiệm thu

JB/T 9092

API598

Lưu ý: Kích thước của mặt bích nối van và đầu hàn đối đầu có thể được thiết kế và sản xuất theo yêu cầu của người sử dụng

Vật liệu bộ phận chính

Số seri

vật liệu

vật liệu

Số seri

phần tên

vật liệu

1 Thân van

WCB, CF8, CF8M, CF8C, CF3, CF3M

5 đóng gói

than chì dẻo

2 Thân van

1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti

6 Tuyến đóng gói

WCB, CF8, CF8M

3 Cụm tấm bướm

WC+f4, WCB+ các bộ phận composite bằng thép không gỉ

WCB+F6, CF8, CF8M

7 hỗ trợ

WCB, CF8, CF8M, CF3, CF3M

4 đệm đóng gói

2Cr13

8 Bánh vít và bánh vít

LYV® Tính năng và ứng dụng van bướm bù đắp kép

1 Thiết kế hợp lý, cấu trúc nhỏ gọn, lắp ráp và tháo gỡ dễ dàng, bảo trì dễ dàng.

2 Cấu trúc lệch tâm, giảm ma sát của vòng đệm, kéo dài tuổi thọ của van.

3 Hoàn toàn kín, không rò rỉ. Nó có thể được sử dụng trong điều kiện chân không cực cao

4 Thay thế vòng đệm của tấm van, tấm bướm, trục quay và các vật liệu khác, có thể áp dụng cho nhiều loại phương tiện và nhiệt độ khác nhau

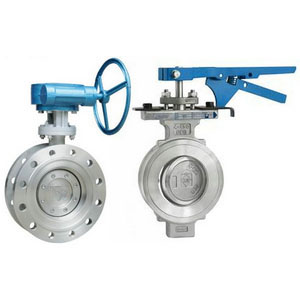

LYV® Chi tiết van bướm bù đắp đôi
