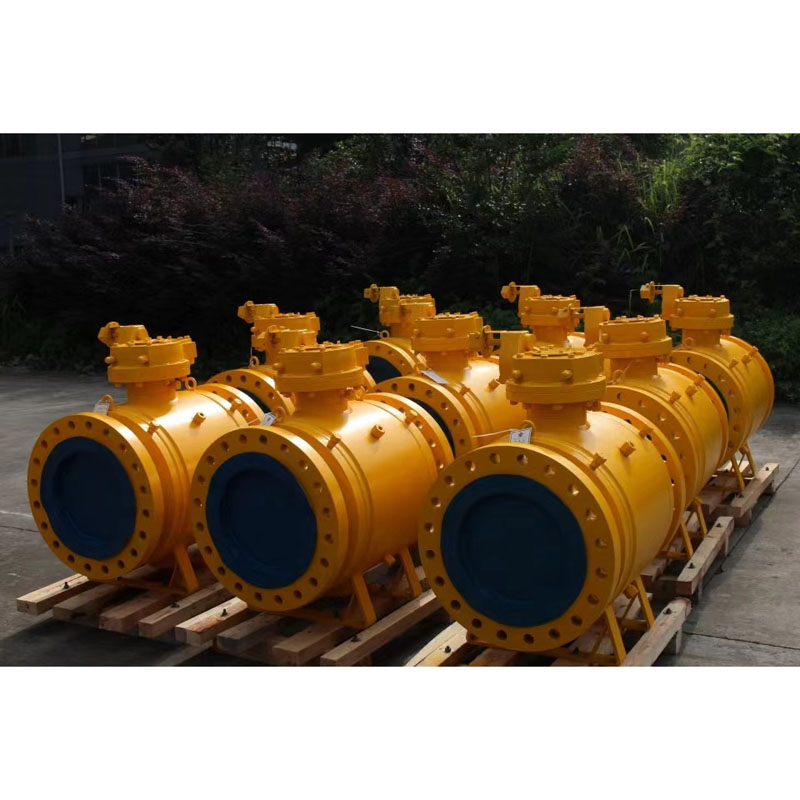

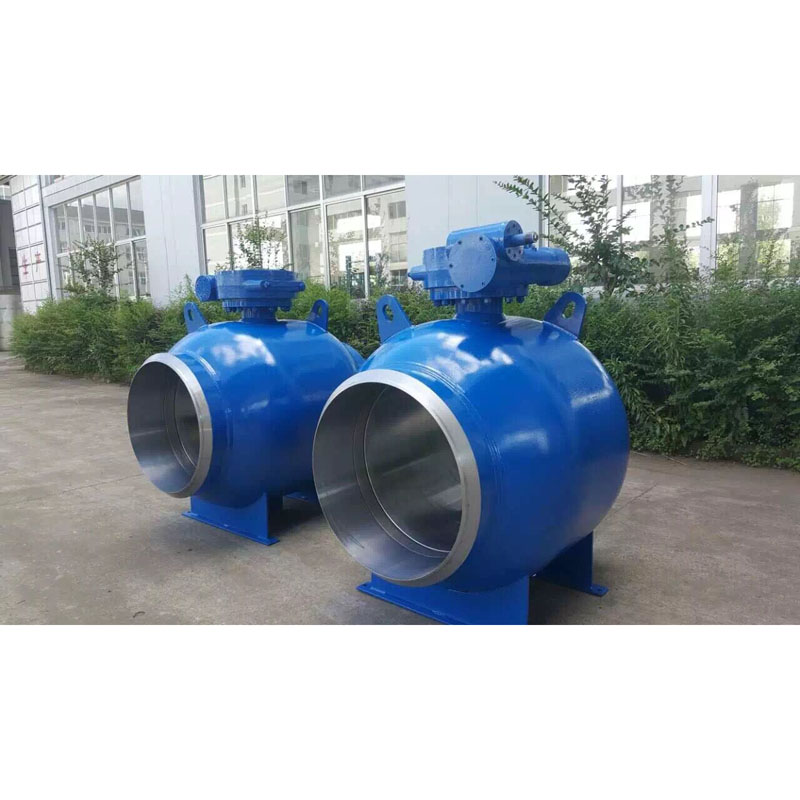

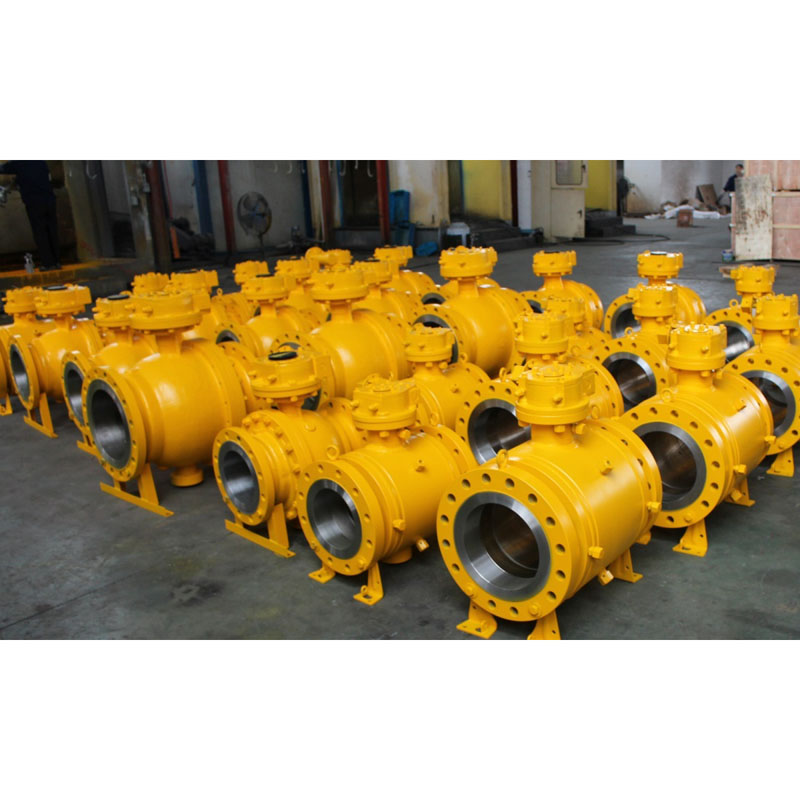

Hàn hoàn toàn Van bi Trunnnion

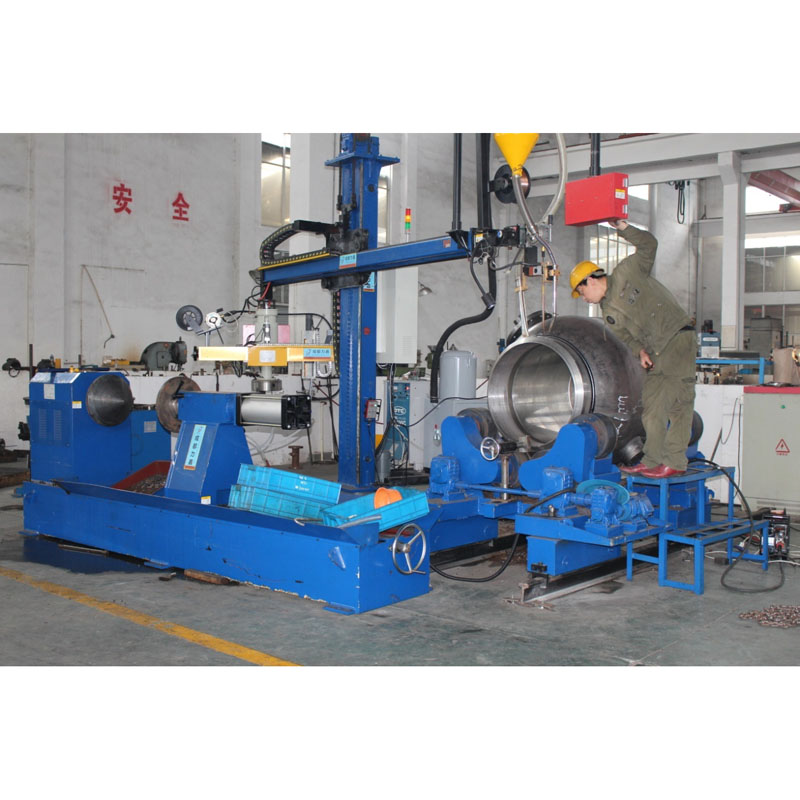

LYV® là nhà sản xuất và cung cấp van tại Lishui, Trung Quốc, người có thể cung cấp Van bi Trunnnion hàn hoàn toàn tùy chỉnh và bán buôn. Nó còn được gọi là Van bi cơ thể hàn, vì cơ thể được hàn hoàn toàn. Thân van được hàn hoàn toàn đảm bảo rằng không có đường rò rỉ bên ngoài từ thân van. Tất cả các quy trình hàn đều đủ tiêu chuẩn và được thực hiện theo ASME Phần IX. Việc hàn thân van phải được thực hiện bằng các phép thử Không phá hủy.

Thuận lợi:

Van bi thân hàn hoàn toàn, còn được gọi là van bi thân hàn, có thể mang lại sức mạnh tối đa với trọng lượng tối thiểu, cũng như khả năng chống chịu tối đa cả áp suất và ứng suất lên hệ thống đường ống. Thiết kế hình cầu nhỏ gọn giúp loại bỏ phần mặt bích của thân, do đó giảm kích thước tổng thể và các điểm rò rỉ, không có khả năng phát xạ nhất thời từ các mặt bích.

Thông thường, Van bi Trunnion hàn hoàn toàn được sử dụng rộng rãi trong việc truyền khí tự nhiên cho việc lắp đặt dưới lòng đất và chôn lấp. Để đảm bảo hiệu suất bịt kín, có nhiều quy trình kiểm tra khác nhau trên các van, hơn nữa, kiểm tra Trực quan, Hạt từ tính (MT), Siêu âm (UT) và Kiểm tra X quang (RT) cũng nên được tiến hành đối với các đường hàn, nếu cần.

Thiết kế & Thử nghiệm Tiêu chuẩn quốc tế:

Tiêu chuẩn thiết kế : ISO 14313/ ASME B 16.34 /API 6D

Tiêu chuẩn kiểm tra & thử nghiệm : API 598/ API 6D

Tiêu chuẩn kiểm tra an toàn cháy nổ : API 607/API 6FA

Chiều dài mặt bích đến mặt bích : ANSI B 16.10 -Mẫu ngắn/ Mẫu dài

Kết nối cuối: Kết thúc mặt bích đến ANSI B 16.5, Kết thúc mối hàn mông, Kết thúc mối hàn gốc.

Kích thước và phạm vi áp suất của nhà sản xuất:

NPS 2â đến 48 â (đối với ANSI Class 150LB)

NPS 2â đến 48â (đối với ANSI Class 300LB)

NPS 2â đến 48â (đối với ANSI Class 600LB)

NPS 2â đến 36â (đối với ANSI Class 900LB)

NPS 2â đến 24â (đối với ANSI Class 1500LB)

NPS 2â đến 12â (đối với ANSI Class 2500LB)

hoặc

DN50 đến DN1200 (đối với PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 đến DN1200 (đối với PN4.0Mpa, PN5.0Mpa)

DN50 đến DN1200 (đối với PN6.3Mpa, PN10.0Mpa)

DN50 đến DN900 (đối với PN15.0Mpa)

DN50 đến DN600 (đối với PN25.0Mpa)

Đường kính ống: Đường kính đầy đủ (FB) / Giảm lỗ khoan (RB)

Cơ thể xây dựng: Cơ thể hàn đầy đủ

Loại ghế: Loại mềm/ Loại kim loại cứng

Định hướng dòng chảy: Một chiều/Hai chiều

Cài đặt: Trên mặt đất / Ngầm

Phương tiện dịch vụ: Khí tự nhiên, Dầu, Nước, Khí Oxy, v.v.

Dịch vụ: SOUR, ISO 15156/ NACE MR0175

Phát xạ nhất thời: ISO 15848

tính năng: Thiết kế an toàn cháy nổ

Thiết kế chống tĩnh điện

Thân bằng chứng thổi ra

Thiết kế khối kép và mờ

IPAD được gắn theo tiêu chuẩn ISO 5211

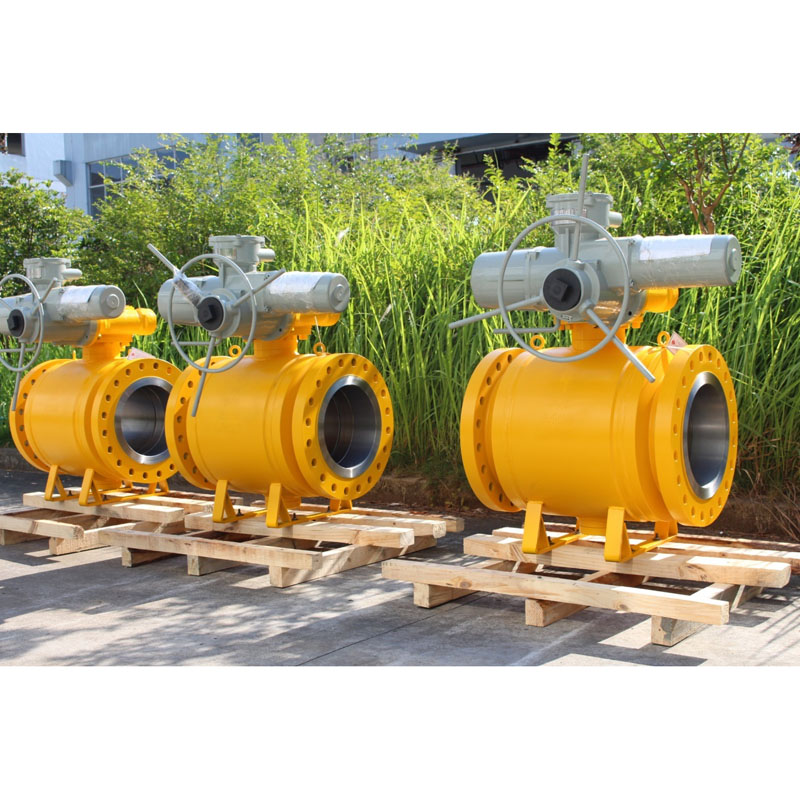

Hoạt động của van: Đòn bẩy thủ công / Bánh răng sâu / Bộ truyền động được vận hành / Bộ truyền động khí nén / Bộ truyền động động cơ

MOC (Bill of Material â BOM):

Thân & Nắp ca-pô: ASTM ASTM A105N (Thép carbon)

: ASTM A350 LF2 (Thép cacbon nhiệt độ thấp)

: ASTM A182 F304/ F316 / F304L /F316L (Thép không gỉ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Thép không gỉ hai mặt)

:ASTM A182 F51 / F53/ F55 (Thép không gỉ hai mặt)

Bóng đặc : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

: ASTM A182 F347

: ASTM A182 F51/ F53 /F55

Lưu ý: Loại ghế kim loại Harseal Xử lý bề mặt bóng: ENP, HCR, WC, hàn Ni60/ Ni55

Thân cây: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Vòng đệm kim loại: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

: ASTM A182 F347

: ASTM A182 F51/ F53 /F55

Lưu ý: Xử lý bề mặt Vòng đệm bằng kim loại Harseal Loại ghế ngồi: ENP, HCR, WC, hàn Ni60/ Ni55

Niêm phong ghế : PTFE Virgin / 25% PTFE pha thủy tinh â GFT / PTFE pha carbon â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Đóng gói tuyến: PTFE Virgin / 25% PTFE chứa đầy thủy tinh â GFT / PTFE chứa đầy carbon â CFT

: Grafoil â Graphite Ring

Van bi gắn Trunnion là gì?

Van bi gắn trunnion là loại van xoay tứ quý giúp chặn môi chất đang chảy trong đường ống. Tính năng độc đáo của van bi gắn trunnion là đĩa của nó có hình tròn hoặc hình cầu được đặt ở trung tâm. Điều này tiếp tục xoay để dừng hoặc bắt đầu dòng chảy.
