LYV®, một nhà sản xuất van công nghiệp chuyên nghiệp, đã giới thiệu

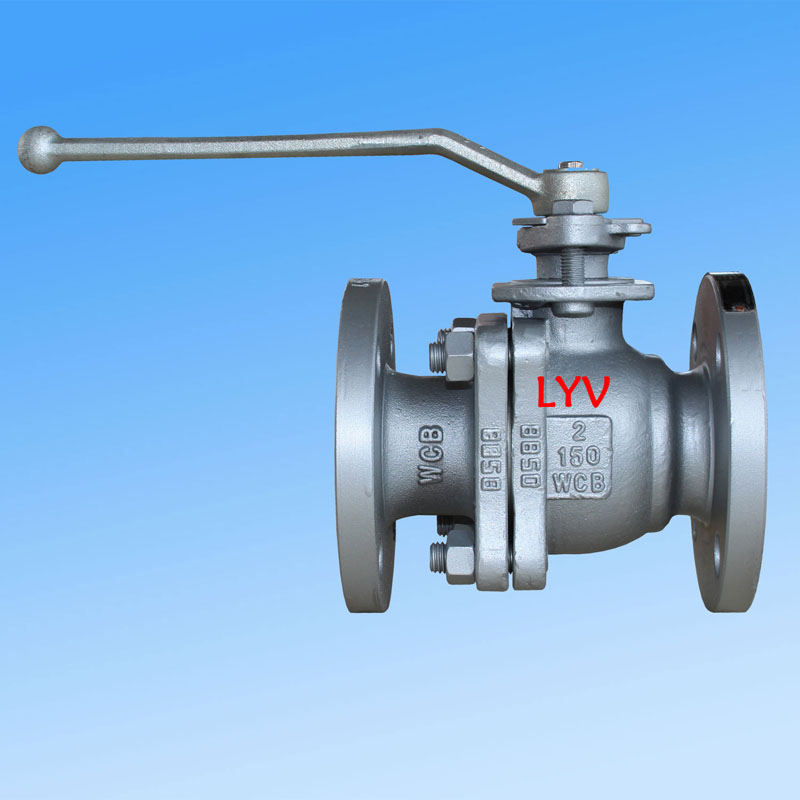

Van bi nổi 2 mảnh, một trong những loại van được sử dụng rộng rãi nhất trong hệ thống đường ống công nghiệp. Công ty xuất khẩu van sang các thị trường bao gồm Bắc Mỹ, Đông Nam Á, Nga và Trung Đông. Với thiết bị gia công CNC và lực lượng lao động lành nghề, LYV® có công suất sản xuất hàng năm vượt quá 50.000 van, hỗ trợ cả yêu cầu tiêu chuẩn và tùy chỉnh.
Thiết kế và Xây dựng
Van bi nổi 2 mảnh có cấu trúc thân rời với thiết kế bi nổi. Nó được thiết kế phù hợp vớiISO 17292, API 608 và API 6Dtiêu chuẩn. Van có sẵn ở dạng lỗ khoan đầy đủ (FB) hoặc cấu hình lỗ khoan giảm (RB), với kết cấu thân đầu vào. Các tùy chọn nắp ca-pô bao gồm nắp ca-pô bắt vít hoặc nắp ca-pô mở rộng và các loại ghế được cung cấp ở dạng ghế mềm hoặc biến thể kim loại kín. Hướng dòng chảy có thể là một chiều hoặc hai chiều, mang lại sự linh hoạt cho các yêu cầu quy trình khác nhau.
Kích thước và phạm vi áp suất
| Lớp áp lực |
Phạm vi kích thước (NPS) |
Phạm vi kích thước (DN) |
| Lớp ANSI 150LB |
1/2" - 10" |
DN15 – DN250 |
| Lớp ANSI 300LB |
1/2" - 8" |
DN15 – DN200 |
| Lớp ANSI 600LB |
1/2" - 4" |
DN15 – DN100 |
Ghi chú:Đối với xếp hạng PN, van bao gồm PN0.6, PN1.6, PN2.0, PN2.5 cho đến DN250; PN4.0 và PN5.0 lên đến DN200; PN6.3 và PN10.0 lên đến DN100.
Tiêu chuẩn thiết kế và thử nghiệm
| Danh mục tiêu chuẩn |
Tiêu chuẩn tham khảo |
|
Tiêu chuẩn thiết kế
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Kiểm tra & Thử nghiệm
|
API 598 / API 6D |
|
Kiểm tra an toàn cháy nổ
|
API 607 / API 6FA |
|
Chiều dài mặt bích đến mặt bích
|
ANSI B16.10 – Mẫu ngắn / Mẫu dài |
|
Kết nối cuối
|
Mặt bích (ANSI B16.5), Mối hàn giáp mép, Mối hàn ổ cắm |
Các tính năng chính
-
Thiết kế an toàn cháy nổ– tuân thủ API 607 / API 6FA
-
Thiết kế chống tĩnh điện- tiêu tán điện tích tĩnh để vận hành an toàn
-
Thân bằng chứng thổi ra– ngăn chặn sự phóng ra của thân cây dưới áp lực
-
Phương tiện dịch vụ– Khí tự nhiên, dầu, nước, oxy và các chất lỏng công nghiệp khác
-
Dịch vụ chua chát– tuân thủ tiêu chuẩn ISO 15156 / NACE MR0175
-
Vận hành van– Cần gạt tay, bánh răng sâu, bộ truyền động khí nén, bộ truyền động điện
Vật liệu xây dựng (BOM)
Thân & Nắp ca-pô
| Lớp vật liệu |
Sự miêu tả |
| ASTM A216 GR. WCB / A105N |
Thép cacbon |
| ASTM A352 LCB / LCC / A350 LF2 |
Thép cacbon nhiệt độ thấp |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Thép không gỉ) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Thép không gỉ) |
| ASTM A351 Gr. CF8C |
thép không gỉ |
| ASTM A890 4A / 5A / 6A |
Thép không gỉ song công |
Bóng đặc
| Lớp vật liệu |
Sự miêu tả |
| A105N + ENP / A105N + TCC |
Thép cacbon với lớp mạ niken điện phân/lớp phủ cacbua vonfram |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
thép không gỉ |
| ASTM A182 F51 / F53 / F55 |
Thép không gỉ song công / siêu song công |
Lưu ý đối với Ghế kim loại có đệm cứng:Các phương pháp xử lý bề mặt bóng bao gồm ENP, HCR, WC và hàn Ni60/Ni55.
Thân cây
| Lớp vật liệu |
Sự miêu tả |
| ASTM A182 F6a |
Thép không gỉ Mactenxit |
| ASTM A182 F304 / F316 / F304L / F316L |
thép không gỉ |
| 17‑4PH |
Thép không gỉ làm cứng kết tủa |
| ASTM A182 F51 / F53 / F55 |
Thép không gỉ song công / siêu song công |
Ghế, Đệm thân & Đóng gói tuyến
| Vật liệu |
Ứng dụng |
| Trinh nữ PTFE |
Chỗ ngồi / Con dấu cơ thể / Đóng gói tuyến |
| 25% PTFE chứa đầy thủy tinh (GFT) |
Chỗ ngồi / Con dấu cơ thể / Đóng gói tuyến |
| PTFE chứa đầy carbon (CFT) |
Chỗ ngồi / Con dấu cơ thể / Đóng gói tuyến |
| PEEK / Delrin |
Đệm ngồi/thân xe |
| Grafoil (Vòng than chì) |
Chỗ ngồi / Con dấu cơ thể / Đóng gói tuyến |
Ứng dụng và Dịch vụ
Van bi nổi 2 mảnh phù hợp cho nhiều ứng dụng công nghiệp bao gồm dầu khí, hóa dầu, sản xuất điện, xử lý nước và hệ thống đường ống. Nó có sẵn với các kết nối đầu hàn mặt bích, hàn đối đầu hoặc hàn ổ cắm và có thể được vận hành bằng tay hoặc bằng bộ truyền động tự động. LYV® cung cấp hỗ trợ sau bán hàng đầy đủ và giao hàng kịp thời với sự hỗ trợ của đội ngũ kỹ thuật và sản xuất giàu kinh nghiệm.
Ghi chú:Để biết các kết hợp vật liệu tùy chỉnh, xếp hạng áp suất hoặc cấu hình bộ truyền động, vui lòng liên hệ trực tiếp với LYV® để biết thông số kỹ thuật của dự án của bạn.
